Explorative Datenanalyse (EDA)

TippLernziele

Lernziele

Nach diesem Kapitel …

• kann ich erklären, warum EDA der erste Schritt jeder Analyse ist und wie sie Datenqualität und Analysepfade steuert.

• bin ich in der Lage, grundlegende explorative Schritte wie Strukturprüfung, erstes Sichten und einfache Visualisierungen (Boxplot, Histogramm, Streudiagramm) zu beschreiben.

• kann ich typische Datenanomalien (z. B. Ausreißer, fehlende Werte, falsche Datentypen) erkennen und begründet behandeln.

• kann ich numerische und kategoriale Variablentypen unterscheiden und passende Methoden zur Exploration auswählen.

• bin ich in der Lage, grundlegende Kennzahlen und einfache grafische Darstellungen als Basis der EDA zu nutzen.

• kann ich einen einfachen EDA-Workflow in R umsetzen: Daten importieren, Struktur prüfen (str(), summary()), Daten bereinigen (z. B. mutate(), recode(), drop_na()), Kennzahlen berechnen (summarise()), und zentrale Visualisierungen mit ggplot2 erstellen und interpretieren.

Wir wollen mit diesem Notebook so schnell wie möglich mit der Praxis der Statistik in Berührung kommen, d.h. keine seitenlange trockene Theorie lesen, bis man endlich zu einem Praxisbeispiel kommt. Wir werden uns Definitionen und Konzepte on-demand, wo wir sie in der Explorativen Datenanalye benötigen, aneignen und in die Analyse der Daten integrieren. Dieser Ansatz ist anspruchsvoll und die Lernkurve am Anfang etwas steiler, dafür sehen wir sofort, warum Dinge relevant sind! Dies gilt nicht nur für die theoretischen Grundlagen, sondern auch die ersten Schritte in R und dem sog. tidyverse, das wir sowohl für die Datenaufbereitung, wie auch die Datenvisualisierung benötigen.

WichtigArbeitsphilosophie diese Tutorials

• Wir starten die EDA sofort mit einem konkreten Praxisbeispiel: zuerst sehen wir Muster und Auffälligkeiten in den Informationen über und in den Daten und holen uns die notwendigen Definitionen und die Theorie on demand hinzu. Das Lehrbuch von Mittag dient immer als Referenzwerk.

• Pragmatisch mit R starten Ziel ist nicht zuerst stundenlang alle Funktionalitäten von R an Dummy Problemen zu erlernen, bevor wir es an reellen Daten ausprobieren. Wir hollen uns die wichtigsten Grundlagen von R, wo wir sie brauchen und vermehren unser Wissen mit den konkreten Anwendungen.

Einleitung oder Was ist die Explorative Datenanalyse überhaupt?

In modernen datengetriebenen Unternehmen entstehen täglich riesige Datenmengen. Doch Daten allein erzeugen noch keinen Wert – erst die Fähigkeit, aus ihnen strukturiertes Wissen abzuleiten, macht sie wirtschaftlich und technisch relevant. Genau hier setzt die Explorative Datenanalyse (Exploratory Data Analysis, EDA) an.

Bevor Modelle entwickelt, Kennzahlen berichtet und Entscheidungen getroffen werden, braucht jedes datenbasierte Projekt eine Phase, in der die Daten verstanden, geprüft und erforscht werden. Die EDA ist hierbei wie ein erster „Rohschnitt“ eines Analyseprojekts: Eine kreative Phase, in der Muster entdeckt, Ideen ausprobiert, Datenprobleme sichtbar gemacht und vielversprechende Spuren identifiziert werden. Erst dieser Rohschnitt zeigt, welche Fragen sich tatsächlich sinnvoll beantworten lassen und welche nicht. Die EDA ist hierbei kein einziger grosser Wurf, sondern eine zyklische Abfolge von Fragen stellen, Kennzahlen bestimmen, visualisieren, transformieren, interpretieren und wieder neue Fragen stellen bis hin zu Modellierung und dem Machine Learning. Das nachfolgende Schema visualisiert diesen zyklischen Charakter der EDA nochmals:

Mit dieser Einleitung in die EDA und Deskriptive Statistik verfolgen wir folgende Ziele:

1. Motivation
   Sie sollen verstehen, warum die EDA die Grundlage aller datenorientierten Entscheidungen und Modelle bildet – und warum selbst modernste Methoden im Machine Learning ohne eine sorgfältige EDA leicht zu Fehlinterpretationen führen können.

2. Grundidee und Ablauf der EDA
   Sie lernen den typischen Workflow der EDA kennen und sehen an einem konkreten Beispiel, wie Kennzahlen, einfache Visualisierungen und Korrelationen genutzt werden, um zentrale Fragen an Daten zu beantworten.

3. Theoretische und konzeptionelle Grundlagen
   Die notwendigen theoretischen und konzeptionellen Grundlagen die wir aus der deskriptiven Statistik für die EDA benötigen.

Die EDA ist damit nicht nur der erste Schritt in der Datenanalyse, sondern auch die grosse Klammer, die den gesamten Kursinhalt überspannt. Alle statistischen Theorien und Methodiken, die wir in diesem und den nachfolgenden Blöcken kennenlernen, dienen dem Erkenntnisgewinn aus Daten.Um dies mit Leben zu füllen schauen wir uns ein konkretes einfaches erstes Beispiel an und erarbeiten uns daran bereits erste wichtige Begriffe, Metriken und Visualisierungen um Daten zu beschreiben.

Einführendes Beispiel in die EDA und deskriptive Statistik

Im nachfolgenden Beispiel wollen wir die EDA bereits in Aktion sehen. Hierfür haben wir ein Beispiel aus der Prozessanalytik der Fertigung in einem KMU, welches metallische Kleinbauteile für die Automobilindustrie fertig.

In diesem automatisierten Produktionsprozess werden täglich hunderte identische Werkstücke hergestellt. Während der Fertigung eines Werkstücks messen eine Vielzahl von Sensoren im System verschiedene Prozessgrössen, unter anderem:

• wie stark die Maschine belastet ist,

• wie warm ist die Maschine während des Herstellungsprozesses,

• wie lange der Produktionszyklus eines Werkstücks dauert,

• auf welcher Maschine und in welcher Schicht produziert wurde.

Diese Daten werden automatisch gespeichert und stehen für Analysen zur Verfügung. In letzter Zeit ist dem Qualitätsmanagement aufgefallen, dass manche Werkstücke deutlich längere Produktionszeiten besitzen als andere.

Unser Datensatz enthält eine Beobachtung pro produziertem Werkstück mit folgenden Variablen/Merkmalen aus dem Zeitraum vom 1.2.2024-3.2.2024:

Variable	Typ	Bedeutung
Timestamp	Zeitstempel	Zeitpunkt der Produktion (im 5-Minuten-Abstand)
MachineID	kategorial	Kennung der Maschine (M1–M8)
MachineType	kategorial	Maschinentyp, A oder B
Shift	kategorial	Produktionsschicht: Morning, Evening, Night
Load	numerisch	Maschinenlast in %
Temperature	numerisch	Maschienentemperatur in °C
CycleTime	numerisch	Produktionszeit eines Werkstücks in Sekunden

Die EDA startet für uns schon bei der allerersten Information über die Daten. Bevor wir mit einem Aufräumen oder gar Analyse der Daten starten könnnen, müssen wir zuerst verstehen woher die Daten kommen und wie sie systematisch beschrieben werden.

Woher kommen die Daten, wie gelangt man an sie und woraus bestehe sie?

TippGrundbegriffe: Grundgesamtheit, Stichprobe, Merkmale

Statistischen Grundbegriffe

Woraus bestehen Daten? Statistische Einheit / Merkmalsträger

Daten bestehen aus Objekte, auf die sich eine statistische Untersuchung bezieht – an ihnen werden Daten erhoben. Ein typisches Objekt oder Merkmalsträger ist z.B. eine Person, ihr Alter, Adresse, Gewicht, Grösse.

Woher kommen die Daten? Die Grundgesamtheit (Population)
Die Menge aller für eine Fragestellung interessierenden statistischen Einheiten. Entscheidend ist: Sie muss klar abgegrenzt sein (z. B. Zeitraum, Ort, Prozess, Produkttyp). Man betrachtet z.B. eine Altersgruppe in einer bestimmten Region.

Merkmal / Variable
Eine Eigenschaft der statistischen Einheiten/Objekt (z. B. “Alter”,“Körpergrösse”).

Welche Eigenschaften haben Objekte? Die Merkmalsausprägungen
Die möglichen Werte, die ein Merkmal annehmen kann (z.B. Zahlenwert der Körpergrösse oder Kategorien wie das Geschlecht).

Wie gelangen wir an die Daten: Die Stichprobe
Wählt man aus einer Grundgesamtheit nach einem Auswahlverfahren eine Teilmenge, spricht man von einer Stichprobe. z.B. können wir nicht alle Männer im Kanton Zürich auf die Waage stellen um ihr Gewicht zu bestimmen.

Direkt nach dem Ziehen der Stichprobe: Urwerte / Primärdaten / Rohdaten
Das sind die beobachteten Werte eines Merkmals in Grundgesamtheit oder Stichprobe. Fasst man alle Urwerte in einer Liste zusammen, erhält man eine Urliste. Von Rohdaten sprechen wir, bevor wir irgendeine Modifikation vorgenommen haben, sie liegen nach einer Messung oder der Erhebung eines Fragebogens vor.

Diese Begriffe müssen wir kennen, um statistische Literatur später lesen zu können. Wenden wir sie gleich an.

HinweisAufgabe: Wenden Sie die Grundbegriffe auf unsere Produktionsdaten an

Beantworte die folgenden Fragen in ganzen Sätzen (stichwortartig reicht, aber sauber formuliert) und vergleichen Sie mit den Musterantworten:

1. Statistische Einheit / Merkmalsträger (Objekt):
   Was ist in unserem Datensatz ein einzelnes „Objekt“?

2. Grundgesamtheit (Population):
   Formuliere eine klar abgegrenzte Grundgesamtheit für unsere Fragestellung.
   Hinweis: Nenne mindestens Produkttyp + Produktionsprozess/Ort + Zeitraum.

3. Stichprobe:
   Was ist in unserem Beispiel die Stichprobe?

4. Merkmale und Merkmalsausprägungen:
   Wähle zwei Merkmale/Variablen aus der Tabelle (z. B. Shift, MachineType, CycleTime) und notiere je zwei konkrete Ausprägungen.

Musterlösung anzeigen

1. Statistische Einheit: Ein einzelnes produziertes Werkstück (eine Zeile im Datensatz, inkl. seiner Messwerte).

2. Grundgesamtheit: Alle Werkstücke dieses Produkttyps, die im betrachteten Zeitraum in diesem Produktionsprozess (diesem Werk/dieser Fertigungslinie) produziert werden.

3. Stichprobe: Die im Datensatz enthaltenen Werkstücke (z. B. die 600 protokollierten Werkstücke).

4. Beispiele:


• Merkmal Shift → Ausprägungen: Morning, Night

• Merkmal MachineType → Ausprägungen: A, B

• Merkmal CycleTime → Ausprägungen: z. B. 78 s, 412 s (konkrete Urwerte)

Jetzt verstehen wir, woher die Daten kommen, aber wenn wir die Übersicht über die Merkmale/Variablen ansehen, sehen wir Datentypen, wie Numerisch oder kategorial (engl. factor) die wir noch nicht kennen. Ihre Verschiedenheit in den sog. Skalenniveaus müssen wir verstehen, den diese hat weitreichende Konsequenzen, welche Art Analysen oder Visualisierungen wir mit ihnen durchführen können.

Datentypen, Merkmalsausprägungen und Skalenniveaus

Merkmale/Variablen unterscheiden sich teilweise erheblich. Das Merkmal Farbe einer PKW-Serie kennt nur Merkmalsausprägungen wie „rot, grün, blau“. Hingegen die Leistung des Motors in PS wir numerisch angegeben (z. B. 180 PS). Lassen wir uns im nachfolgenden Video kurz einen Überblick dazu geben.

Fassen wir diese neuen Begriffe zusammen:

WichtigMerkmalsausprägungen & Skalenniveaus

Skalenniveaus (Messskala) – was ist „sinnvoll“ zu rechnen?

Mittag unterscheidet drei zentrale Skalenniveaus: Nominal, Ordinal und metrisch.

• Nominalskala: Kategorien ohne natürliche Ordnung, z.B. Farben, Geschlecht etc. → Differenzen/Quotienten nicht sinnvoll.
• Ordinalskala: Rangordnung, aber Abstände nicht vergleichbar, z.B. Ranglisten im Sport → Differenzen/Quotienten nicht sinnvoll.
• Metrische Skala: Abstände interpretierbar.
  • Intervallskala: kein natürlicher Nullpunkt (z. B. °C im Gegensatz zu K (Kelvin mit absolutem Nullpunkt)) → Quotienten nicht sinnvoll.
  • Verhältnisskala: natürlicher Nullpunkt, z.B. Körpergewicht (negativer Wert nicht sinnvoll); Kelvintemperaturskala → Quotienten sinnvoll (z. B. Zeit).
  • Absolutskala: Sonderfall mit natürlicher Einheit (z. B. Anzahl).

Merksatz: Das Skalenniveau entscheidet, welche Operationen (zählen, ordnen, Differenzen, Quotienten) sinnvoll interpretierbar werden können für ein Merkmal/Variable.

Aufgabe: Zuordnung des Datentyps und der Skalenniveaus auf unsere Produktionsdaten

Ordne für jede Variable (a) Typ und (b) Skalenniveau

Variablen: Timestamp, MachineID, MachineType, Shift, Load, Temperature, CycleTime

TippMusterlösung (aufklappen)

• MachineID: kategorial → nominal
• MachineType: kategorial → nominal
• Shift: kategorial → nominal
• Load: numerisch → metrisch (typisch Verhältnis)
• Temperature: numerisch → metrisch (oft Intervall bei °C)
• CycleTime: numerisch → metrisch (Verhältnis)
• Timestamp: Zeitvariable → Zeitindex

Bevor wir die Daten Importieren wollen wir diese Art von Angaben über Variablen und die damit verbundenen Eigenschaften von Variablen (oder Merkmalen) verstehen.

Bevor wir wieder in unsere Fallstudie einsteigen, vergissern Sie sich, dass Sie alles gut verstanden haben über die Grundgesamtheit, Merkmale/Variablen, Skalenniveaus:

Jetzt verstehen wir die Angaben, die wir zu unseren Daten bekommen haben! Unsere Messwerte kommen aus einer Grundgesamtheit. Hier ist es jedoch keine z.B. Bevölkerung, die bestimmte Eigenschaften besitzten, sondern die Produktionsmaschine! Immer wenn wir einen Messwert erfassen, ist dies eine Stichprobe des Verhaltens der Maschine und damit der Grundgesamtheit. Kategorial sind jene Merkmale/Variablen in den Daten, wie MachineID oder Shift die keine numerischen Messwerte besitzen, sondern nur Bezeichnungen oder Zuordnungen zu Kategorien (Nachschicht, Tagschicht, etc.). Sie sind qualitativer Natur. Allerdings können sie auch eine Ordnung besitzten, wie z.B. Schulnoten. Wir behalten im Hinterkopf, dass es sicherlich nicht sinnvoll sein wird einen Mittelwert aus einer MachineID zu berechnen! Wir gehen weiter.

Die Leiterin der Qualitätssicherung kommt zu uns mit der Feststellung, dass ~7.3% der Fertigungsteile eine Fertigungszeit (CycleTime) über dem Limit von 200 s besitzen. Sie zeigt uns einen kurzen Ausschnitt der Daten und ein Diagramm, das sie Boxplot nennt und gibt uns einen Auftrag.

library(tidyverse)

production_data <- read.csv("./data/production_data.csv")

production_data |> dplyr::slice_head(n = 10)

             Timestamp MachineID MachineType   Shift     Load Temperature
1  2024-01-01 06:00:00        M7           B Morning 68.99990        22.7
2  2024-01-01 06:05:00        M7           B Morning 47.12452        22.8
3  2024-01-01 06:10:00        M3           A Morning 92.21660        20.5
4  2024-01-01 06:15:00        M6           B Morning 56.24568        23.9
5  2024-01-01 06:20:00        M3           A Morning 70.93578        20.9
6  2024-01-01 06:25:00        M2           A Morning 32.09496        21.9
7  2024-01-01 06:30:00        M2           A Morning 59.59525        21.9
8  2024-01-01 06:35:00        M6           B Morning 57.14281        23.5
9  2024-01-01 06:40:00        M3           A Morning 61.94407        20.9
10 2024-01-01 06:45:00        M5           B Morning 61.68437        21.8
   CycleTime
1  110.66796
2   74.53893
3  325.74060
4   94.14859
5  125.25144
6   71.11291
7  105.36830
8   94.50575
9  107.66527
10 103.79143

tolerance_cycle <- 200

kpi_oos <- production_data |>
summarise(
n_insgesamt     = n(),
Anzahl_über_Soll      = sum(CycleTime > tolerance_cycle, na.rm = TRUE),
Prozentpunkte    = 100 * mean(CycleTime > tolerance_cycle, na.rm = TRUE)
)

kpi_oos

  n_insgesamt Anzahl_über_Soll Prozentpunkte
1         600               44      7.333333

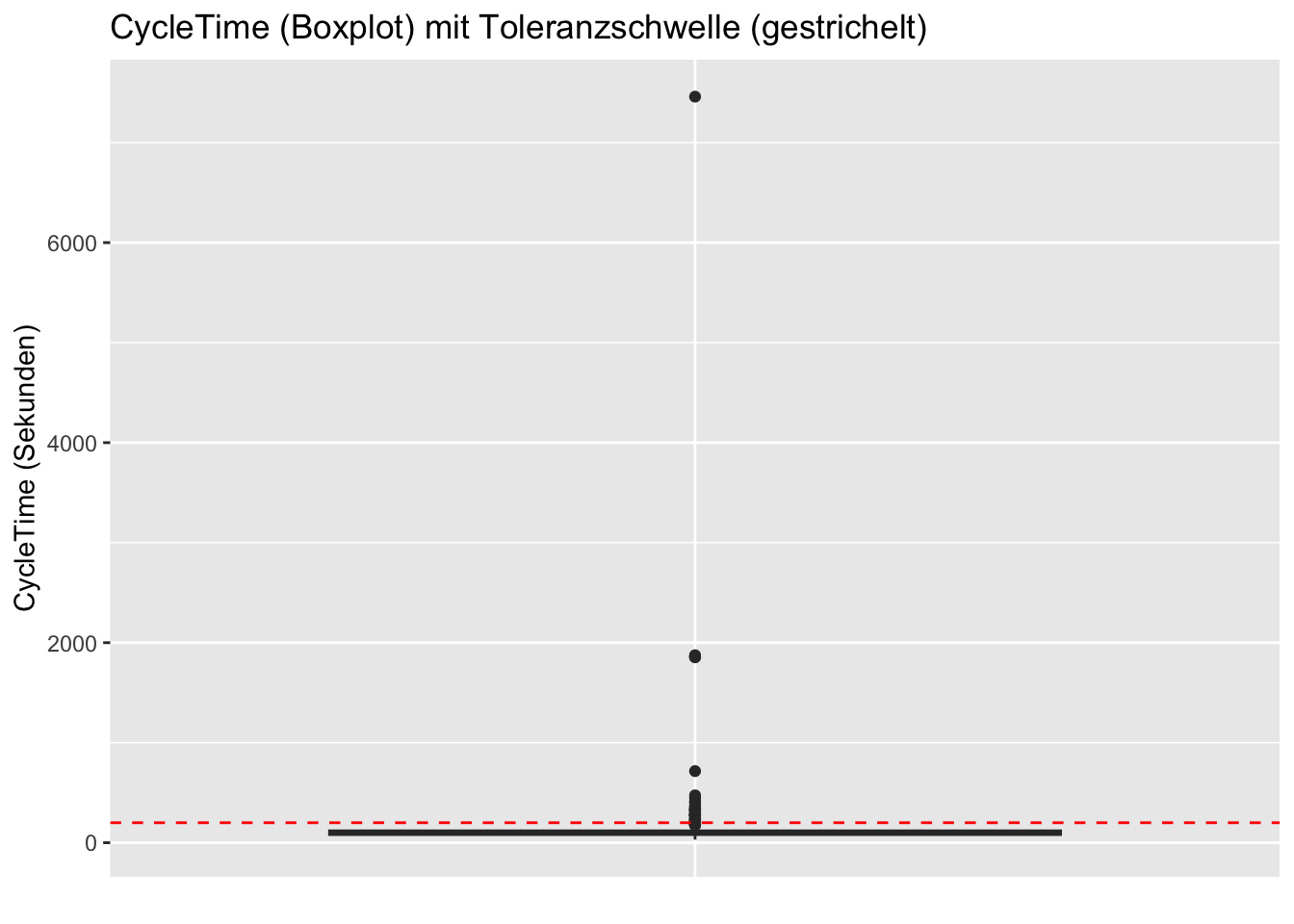

ggplot(production_data, aes(x = "", y = CycleTime)) +
geom_boxplot() +
geom_hline(yintercept = tolerance_cycle, linetype = "dashed", color="red") +
labs(
title = "CycleTime (Boxplot) mit Toleranzschwelle (gestrichelt)",
x = "",
y = "CycleTime (Sekunden)"
) +
theme(axis.text.x = element_blank(),
axis.ticks.x = element_blank())

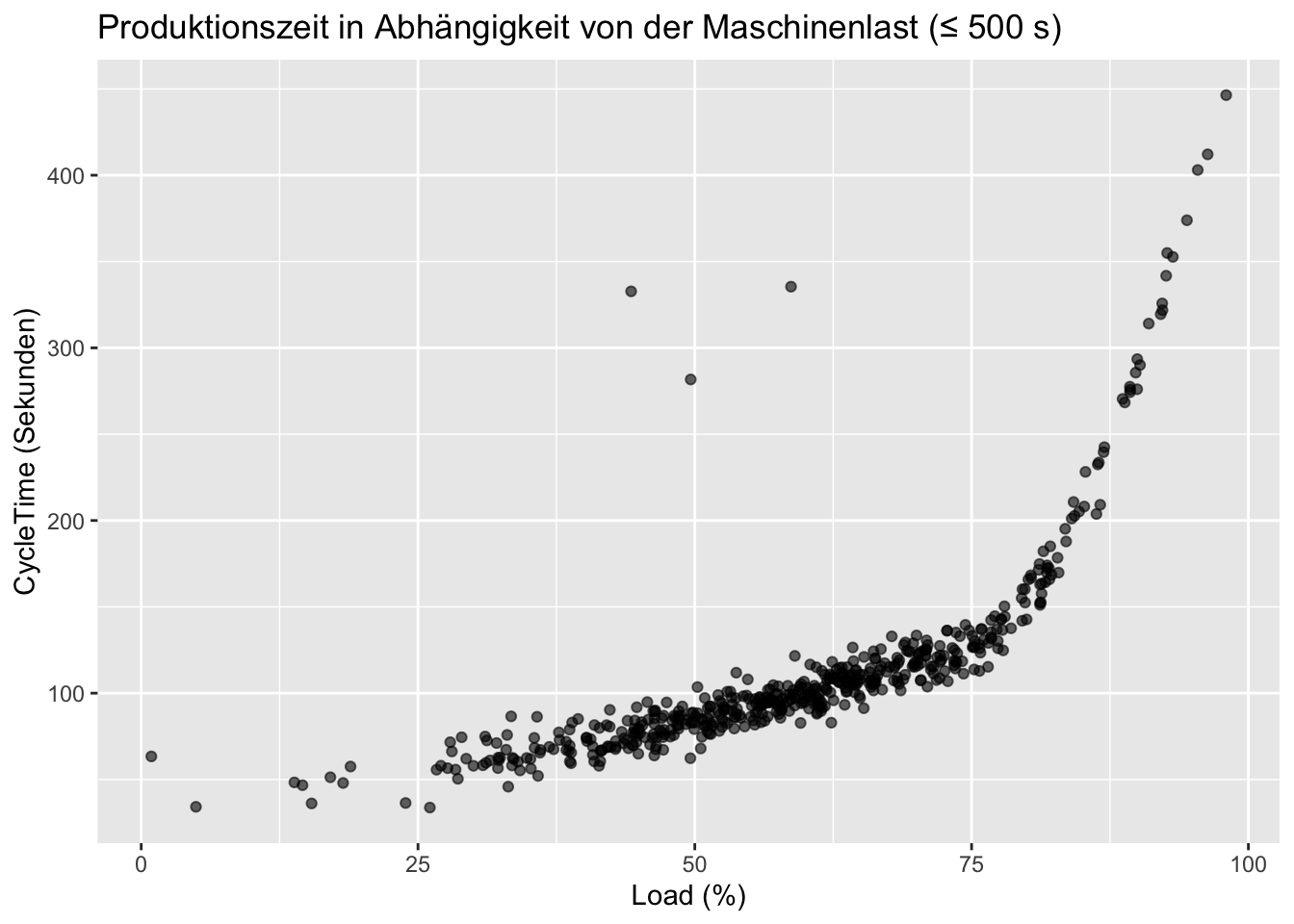

Wie hängen die ungewöhnlich langen Produktionszeiten von den wichtigsten Prozessgrössen ab und wie kann man sie ggf. reduzieren?

Import der Daten und erste Übersicht

Wir machen uns an die Arbeit und importieren und sichten die Daten.

library(tidyverse)

production_data <- read.csv("./data/production_data.csv")
str(production_data)

'data.frame':   600 obs. of  7 variables:
 $ Timestamp  : chr  "2024-01-01 06:00:00" "2024-01-01 06:05:00" "2024-01-01 06:10:00" "2024-01-01 06:15:00" ...
 $ MachineID  : chr  "M7" "M7" "M3" "M6" ...
 $ MachineType: chr  "B" "B" "A" "B" ...
 $ Shift      : chr  "Morning" "Morning" "Morning" "Morning" ...
 $ Load       : num  69 47.1 92.2 56.2 70.9 ...
 $ Temperature: num  22.7 22.8 20.5 23.9 20.9 21.9 21.9 23.5 20.9 21.8 ...
 $ CycleTime  : num  110.7 74.5 325.7 94.1 125.3 ...

Was fällt bei unseren Daten auf?

• Timestamp, MachineType, MachineID, Shift werden als Wörter (charakters oder strings) importiert.

• In der Variablen Load fehlen 25 Werte, Temperatur 15 (NA = Not available).

• Negative Werte für Load

Datenreinigung/“Aufräumen” (tidy)

Wie können wir diese Anomalien und Unzulänglichkeiten in unseren Daten bereinigen? Hierfür verwenden die moderne Datenreinigungsbibliothek dplyr. Damit wir grob, dem Code folgen können schauen wir uns nur kurz die Logik hinter den pipelines von dplyr und die wichtigsten Befehler, die wir verwenden. Die Ausführlichere Behandlung behalten wir einem Tutorial in der Nachbereitung vor.

Kurzüberblick der dplyrPipelines zum Aufräumen der Daten

TippKurzüberblick: dplyr-Pipelines (“Pipes”) und die wichtigsten Befehle

Die Grundidee: Wir lesen die Datenreinigung als Abfolge von Schritten – von links nach rechts.

• Pipe %>%: Nimmt das Ergebnis links und gibt es als erstes Argument an die Funktion rechts weiter.
  → Dadurch wirkt Code wie ein „Arbeitsablauf“: Daten → Schritt 1 → Schritt 2 → …
• Wichtig: dplyr verändert Daten nicht automatisch „in place“.
  Wenn du das Ergebnis behalten willst, musst du es wieder zuweisen:
  production_data <- production_data %>% ...

Befehle, die wir gleich verwenden:

1. mutate(...): Spalten verändern/neu erstellen (z. B. Werte ersetzen, neue Variablen berechnen).

2. across(c(...), FUN): Wendet eine Funktion auf mehrere Spalten gleichzeitig an (z. B. as.factor).

3. ifelse(Bedingung, dann, sonst): Bedingtes Ersetzen, z.

   2. negative Werte zu NA.

4. recode(Spalte, "alt" = "neu"): Tippfehler/Labels korrigieren durch Wert-Mapping.

   • count(Spalte): Zählt Häufigkeiten der Ausprägungen (praktisch zum Prüfen nach dem recode).

5. drop_na(): Entfernt alle Zeilen mit fehlenden Werten (NA) – ergibt einen „sauberen“ EDA-Datensatz.

6. summary(...): Schneller Plausibilitätscheck (Typen, Min/Max, Anzahl NAs, Levels bei Faktoren).

Was ist zu tun? Wir müssen die Typen der Variablen anpassen, in dem wir R genau sagen, welche Typen wir erwarten. Negative Werte beim `Load` setzen wir auf NA (not available).

production_data <- production_data %>%
  mutate(
    across(c(MachineID, MachineType, Shift), as.factor),
    Load = ifelse(Load<0, NA, Load)
  )
summary(production_data)

  Timestamp           MachineID   MachineType     Shift          Load
 Length:600         M2     : 79   A:294       Evening:192   Min.   :  0.9163
 Class :character   M7     : 79   B:306       Morning:216   1st Qu.: 48.4180
 Mode  :character   M1     : 78               Night  :177   Median : 59.8863
                    M5     : 78               Nigt   : 15   Mean   : 59.8070
                    M6     : 76                             3rd Qu.: 70.4505
                    M8     : 73                             Max.   :135.0000
                    (Other):137                             NA's   :30
  Temperature       CycleTime
 Min.   : 15.70   Min.   :  31.24
 1st Qu.: 20.60   1st Qu.:  82.21
 Median : 22.00   Median :  98.89
 Mean   : 22.94   Mean   : 135.79
 3rd Qu.: 23.40   3rd Qu.: 119.10
 Max.   :200.00   Max.   :7459.49
 NA's   :15

Jetzt sehen wir, dass sie sog.kategoriale Variablen sind, wie wir es erwartet haben. Beider Variablen Shift finden wir 15 Tippfehler: Ngt, statt Night.

Nächster Schritt:

• Tippfehler korrigieren

• Timestamp in das richtige Format übertragen.

• Fehlende Daten anschauen

production_data <- production_data %>%
  mutate(
    Shift = dplyr::recode(Shift, "Nigt" = "Night")
  )

production_data %>% count(Shift) #Hier zählen wir alle Ausprägungen von Shift und Ngt sollte verschwunden sein.

    Shift   n
1 Evening 192
2 Morning 216
3   Night 192

# Umwandung in eine kategoriale Variable; R identifiziert die "levels" von selbst
production_data <- production_data %>%
  mutate(
    across(c(MachineID, MachineType, Shift), as.factor),
    Timestamp   = as.POSIXct(Timestamp, format = "%Y-%m-%d %H:%M:%S")
  )

# Formatanpassung für das Datumsformat
summary(production_data)

   Timestamp                     MachineID   MachineType     Shift
 Min.   :2024-01-01 06:00:00   M2     : 79   A:294       Evening:192
 1st Qu.:2024-01-01 18:26:15   M7     : 79   B:306       Morning:216
 Median :2024-01-02 06:57:30   M1     : 78               Night  :192
 Mean   :2024-01-02 06:56:29   M5     : 78
 3rd Qu.:2024-01-02 19:23:45   M6     : 76
 Max.   :2024-01-03 07:55:00   M8     : 73
 NA's   :2                     (Other):137
      Load           Temperature       CycleTime
 Min.   :  0.9163   Min.   : 15.70   Min.   :  31.24
 1st Qu.: 48.4180   1st Qu.: 20.60   1st Qu.:  82.21
 Median : 59.8863   Median : 22.00   Median :  98.89
 Mean   : 59.8070   Mean   : 22.94   Mean   : 135.79
 3rd Qu.: 70.4505   3rd Qu.: 23.40   3rd Qu.: 119.10
 Max.   :135.0000   Max.   :200.00   Max.   :7459.49
 NA's   :30         NA's   :15

Auch bei Timestamp fehlen zwei Werte.

Was macht man mit fehlenden Werten? Sie treten auf, weil z.B.ein Sensor ausfällt oder ein Messwert nicht gespeichert wurde. Die radikale Methode besteht darin, alle Datenpunkte mit Lücken zu verwerfen.Das ist aber oftmals gleichbedeutend mit dem Verlust grosser Informationsmengen und nicht erwünscht.

Wie sieht es bei uns aus? Es fehlen gerade einmal 30 von 600, d.h. 5%.Das ist nicht ideal, aber meist vertretbar. Wir generieren einen neuen Datensatz, der alle NAs ausblendet, d.h. alle Zeilen im Dataframe gelöscht hat.

eda_data <- production_data %>% drop_na()
summary(eda_data)

   Timestamp                     MachineID   MachineType     Shift
 Min.   :2024-01-01 06:00:00   M1     : 76   A:272       Evening:180
 1st Qu.:2024-01-01 18:20:00   M7     : 76   B:281       Morning:200
 Median :2024-01-02 07:00:00   M5     : 75               Night  :173
 Mean   :2024-01-02 06:58:19   M2     : 71
 3rd Qu.:2024-01-02 19:25:00   M6     : 67
 Max.   :2024-01-03 07:55:00   M3     : 63
                               (Other):125
      Load           Temperature       CycleTime
 Min.   :  0.9163   Min.   : 15.70   Min.   :  33.74
 1st Qu.: 48.3825   1st Qu.: 20.60   1st Qu.:  82.74
 Median : 59.8028   Median : 22.00   Median :  98.93
 Mean   : 59.7205   Mean   : 22.67   Mean   : 138.22
 3rd Qu.: 70.4143   3rd Qu.: 23.40   3rd Qu.: 119.07
 Max.   :135.0000   Max.   :200.00   Max.   :7459.49


Wir haben es geschafft! Die Daten sind soweit aufbereitet und gereinigt, dass wir mit der EDA richtig loslegen können.

Visualisierungen

Bevor wir mit den Visualisierungen versuchen neue Einblicke in die Eigenschaften unserer Daten zu schaffen, brauchen wir einen kurze Einführung in ggplot2 um dem R code zumindest grob folgen zu können. Auch hier holen wir die Detail gründlicher in der Nachbereitung nach.

Kurzüberblick zum Plotten mit ggplot2

Tippggplot2 – Grammatik der Grafiken (wie man den Code „liest“)

Die Grundidee: ggplot2 baut eine Grafik schichtweise auf – wie ein transparentes Folien-Overlay.
Man startet mit Daten + Zuordnung (aes) und fügst dann Geometrien (Punkte, Balken, Boxen …) und Optionen (Skalen, Labels, Theme) als Layers hinzu.

1) Der „Kern“: Daten + Aesthetics (aes) - ggplot(data, aes(...)) definiert: - welcher Datensatz verwendet wird (data) - welche Variablen auf welche grafischen Rollen abgebildet werden (aes)

Typische Zuordnungen in aes(...): - x = ... / y = ... → Achsen - color = ... → Linien-/Punktfarbe (nach Kategorie oder Wert) - fill = ... → Flächenfüllung (z. B. Balken, Boxen) - group = ... → Gruppierung (wichtig bei Linien/Boxplots) - alpha = ... / size = ... → Transparenz / Grösse (selten als Mapping nötig)

Wichtig:
- Mapping gehört in aes(...) (wenn eine Variable etwas steuert).
- Konstante Einstellungen gehören ausserhalb von aes(...) (z. B. alpha = 0.4 für alle Punkte).

** 2) Die „Layers“: Geometrien (geom_*) Eine Grafik wird erst sichtbar, wenn du mindestens eine Geometrie** hinzufügst:

• geom_point() → Streudiagramm (Punkte)
• geom_histogram() → Histogramm (Verteilung)
• geom_boxplot() → Boxplot (Lage + Streuung + Ausreisser)
• geom_bar() → Balken (Kategorien zählen)
• geom_line() → Linien (Zeitverlauf/Trend)
• geom_smooth() → Trendlinie/Glättung (optional)

Du „liest“ den Code dann so: > Grundplot (Daten + aes)
> + eine Geometrie (wie wird gezeichnet?)
> + weitere Layer (z. B. Referenzlinien, Facets, Labels)

3) Statistiken unter der Haube (stat) Viele Geoms berechnen intern etwas: - geom_histogram() → zählt Werte in Bins - geom_boxplot() → berechnet Quartile, IQR, Ausreisser-Regel - geom_bar() → zählt Kategorien (wenn nur x gegeben ist)

Das ist wichtig, weil: Manchmal plotten wir nicht Rohdaten, sondern eine Zusammenfassung, die ggplot intern berechnet.

4) Skalen & Koordinaten: „Zoom“ vs. „abschneiden“ - coord_cartesian(ylim = ..., xlim = ...) → Zoomt, ohne Daten zu entfernen (empfohlen zum „Reinzoomen“). - scale_x_continuous(limits = ...) / scale_y_continuous(limits = ...) oder xlim()/ylim() → entfernt Werte ausserhalb (kann z. B. Ausreisser verschwinden lassen).

5) Aufteilen in mehrere kleine Grafiken: facet_* - facet_wrap(~ Shift) → eine Grafik pro Ausprägung (z. B. pro Schicht) - facet_grid(MachineType ~ Shift) → Matrix aus Teilgrafiken

Facets sind zentral für die EDA, weil sie Vergleiche sehr leicht machen.

6) „Politur“: Labels & Theme - labs(title=..., x=..., y=..., color=..., fill=...) → Beschriftungen - theme_minimal() / theme_bw() / theme(...) → Darstellung/Design - guides(...) / legend.position = ... → Legende steuern (optional)

---

Merksatz zum Lesen von ggplot-Code:
> ggplot(...) sagt worum es geht (Daten + Rollen).
> geom_*() sagt wie es aussieht (Darstellung).
> facet_*(), coord_*(), scale_*(), theme_*(), labs() machen es vergleichbar und lesbar.

Jetzt sind unsere Daten parat für die erste Visualisierung.

Visualisierungen I - Kategoriale Variablen mit Barplots (Stäbchendiagramme)

Bevor wir die Zusammenhänge zwischen numerischen Variablen analysieren (z. B. CycleTime vs. Load), müssen wir zuerst verstehen, wie unsere Daten “zusammengesetzt” sind. Ein großer Teil unseres Datensatzes besteht aus kategorialen Variablen wie Shift, MachineType oder MachineID. Diese Variablen beschreiben keine Messwerte auf einer Skala, sondern Gruppen bzw. Kategorien. Wenn wir später Aussagen über die numerischen Merkmale von Gruppen oder Kategorien treffen wollen, müssen wir brücksichtigen, ob sie angemessen im Datensatz repräsentiert sind. Haben wir z.B. kaum Daten für eine Frühschicht, dafür viele Daten über die Nachtschicht, werden wir kaum zuverlässige Einsichten gewinnen.

Wie häufig kommt jede Kategorie vor?
Sind alle Gruppen ausreichend vertreten – oder dominiert eine einzelne Kategorie?

Warum ist das wichtig?
Wenn z. B. 70% aller Werkstücke in der Morning-Schicht produziert wurden, dann prägt diese Schicht automatisch die Verteilung von CycleTime. Ebenso können scheinbare Effekte entstehen, wenn ein Maschinentyp viel häufiger vorkommt als der andere. Bevor wir also Gruppen vergleichen (z. B. Boxplots pro Schicht) oder Zusammenhänge interpretieren, prüfen wir zuerst die Häufigkeiten der Kategorien.

Genau dafür verwenden wir Balkendiagramme Barplots , welche wir uns als erstes ansehen.

TippBarplots in der EDA: Kategorien schnell verstehen

Wofür?
Balkendiagramme sind das Standardwerkzeug für kategoriale Variablen: sie zeigen, wie viele Beobachtungen in jeder Kategorie vorkommen.

Zwei typische Varianten - Normaler Barplot: Häufigkeiten pro Kategorie (z. B. wie viele Werkstücke pro Schicht?) - Gruppierter Barplot: Vergleich innerhalb einer Kategorie (z. B. Maschinentyp A vs. B je Schicht)

Zuerst vergleichen wir die verschiedenen Schichten

ggplot(eda_data, aes(x = Shift)) +
  geom_bar(fill = "lightblue", color = "white") +
  labs(
    title = "Anzahl Werkstücke pro Schicht",
    subtitle = "Datenbalance der kategorialen Variable Shift",
    x = "Shift",
    y = "Anzahl"
  ) +
  theme_minimal()

Wir sehen Unterschiede, aber sie sind nicht sehr gross. Nur die Morning Schicht stellt ca. 15% mehr Werkstücke her als die beiden anderen \(\Rightarrow\) keine Auffälligkeiten.

Neben den Schichten gibt es noch verschiedene Maschinentypen, die vielleicht unterschiedliche Anzahl Werkstücke produzieren. Dies können wir durch einen Gruppenbarplot darstellen, der die gerade gezeigten Blöcke ergänzt.

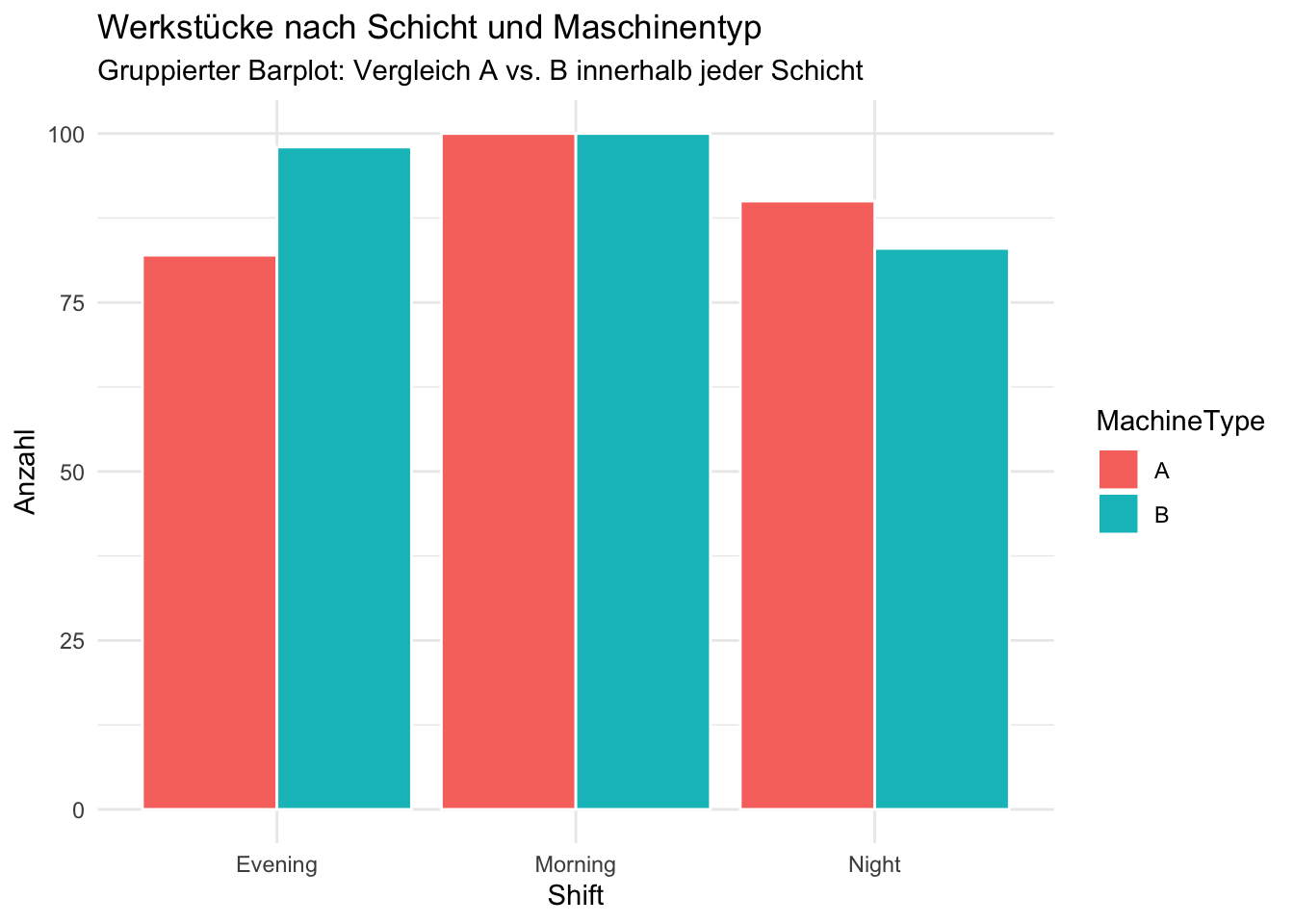

ggplot(eda_data, aes(x = Shift, fill = MachineType)) +
  geom_bar(position = "dodge", color = "white") +
  labs(
    title = "Werkstücke nach Schicht und Maschinentyp",
    subtitle = "Gruppierter Barplot: Vergleich A vs. B innerhalb jeder Schicht",
    x = "Shift",
    y = "Anzahl",
    fill = "MachineType"
  ) +
  theme_minimal()

Es gibt Unterschiede je nach Maschinentyp, aber Evening und Night produzieren für Typ A einem mehr, einmal weniger Werkstücke. In der Morning Schicht unterscheiden sie sich gar nicht. Wir sehen keine Auffälligkeit, die gross genug ist um von unausgewogenen Daten sprechen zu können.

Die Gruppen sind gut vergleichbar: Jede Schicht enthält genügend Beobachtungen, und die Maschinentypen A/B sind innerhalb der Schichten ähnlich häufig.
Damit sind Vergleiche wie Boxplots oder Scatterplots nach Shift und MachineType sinnvoll, ohne dass ein offensichtliches Ungleichgewicht die Ergebnisse verzerrt.

Visualisierungen II - Histogramme und Boxplots

Nachdem wir uns vergewissert haben, dass wir in allen Kategorien genügend Messwerte besitzen, fragen wir jetzt:

Wie treten die Produktionszeiten hinsichtlich ihrer Häufigkeit auf?

Dazu fertigen wir ein sog.Histogramm an.

ggplot(eda_data, aes(x = CycleTime)) +
  geom_histogram(bins = 25, fill = "steelblue", color = "white") +
  labs(
    title = "Histogramm der Produktionszeiten",
    x = "CycleTime (Sekunden)",
    y = "Häufigkeit"
  )

Dazu können wir uns vorstellen, dass wir die Messwerte der Grösse nach anordnen und sie dann in vorgegebene Grössenintervallen zuordnen. Jedes Intervall bekommt einen Balken und die Höhe des Balkens entspricht der Anzahl Messwerte in seinem Intervall. Wir sehen, dass die grosse Mehrheit der Produktionzeiten auf nur zwei Balken um 0-100 Sekunden verteilt sind und einige wenige grosse Ausreisser existieren. Schauen wir uns den Code an (die Details der Syntax sehen wir uns nach der Visualisierung genauer an), so finden wir mit bins die Anzahl der Intervalle oder “Eimer” in die die Daten aufgeteilt werden. Vielleicht ist unsere Darstellung zu grob, d.h. es gibt noch interessante Informationen innerhalb der bins. Ausserdem wollen wir den Einfluss der Ausreisser mit sehr geringer Häufigkeit für einen Moment ausblenden und beschränken die Werte für CycleTime auf 500. Vergleichen wir unterschiedliche Anzahl bins: 24 (nach Fausregel \(m=\sqrt{n}\)), 50, 100.

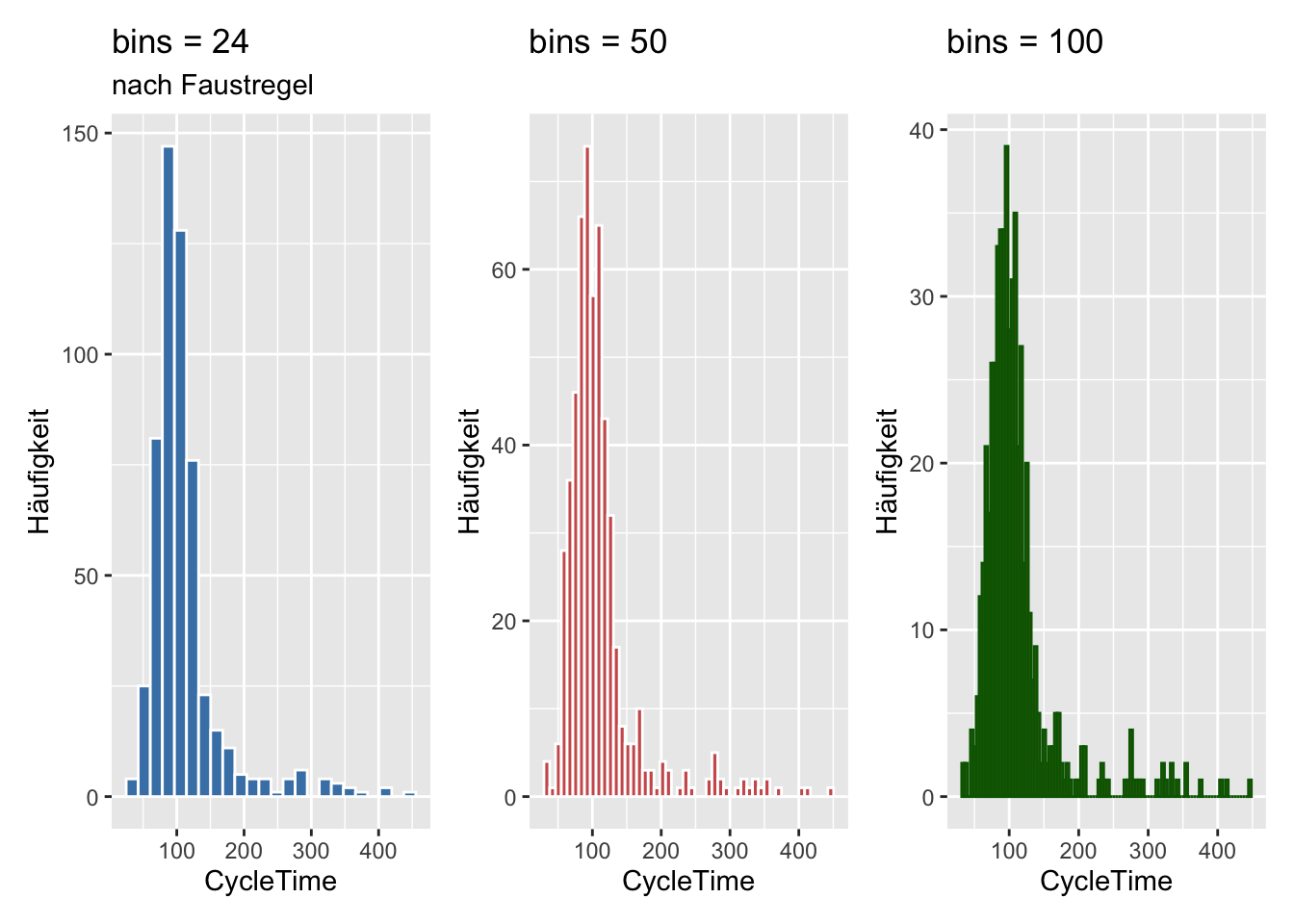

library(patchwork)
eda_data_500 <- eda_data %>% filter(CycleTime<500)

# 1. Plot: bins = 24 nach Faustregel
p1 <- ggplot(eda_data_500, aes(x = CycleTime)) +
  geom_histogram(bins = 24, fill = "steelblue", color = "white") +
  labs(
    title = "bins = 24",
    subtitle = "nach Faustregel",
        x = "CycleTime",
    y = "Häufigkeit"
  )

# 2. Plot: Filtern mit xlim (Daten > 1000 werden gelöscht)
p2 <- ggplot(eda_data_500, aes(x = CycleTime)) +
  geom_histogram(bins = 50, fill = "indianred", color = "white") +
  labs(
    title = "bins = 50",
    x = "CycleTime",
    y = "Häufigkeit"
  )

# 3. Plot: `bins`= 200
p3 <- ggplot(eda_data_500, aes(x = CycleTime)) +
  geom_histogram(bins = 100, fill = "indianred", color = "darkgreen") +
  labs(
    title = "bins = 100",
    x = "CycleTime",
    y = "Häufigkeit"
  )
# Beide nebeneinander anzeigen
p1 + p2 + p3

Wir sehen mit n=24, nach der Faustregel, eine pragmatische Darstellung. Verfeinern wir, erhalten wir mehr “Rauschen” in den bins, aber wir sehen auch den nachteiligen Effekt der Aussreisser, die zu grosse Klassen nach der Faustregel generieren. Hier muss man in der Praxis einen Kompromis eingehen und z.B. wie hier die Ausreisser aussen vor lassen und einen besseren visuellen Eindruck der Daten zu erhalten.

Histogramme und ihre Eigenschaften können wir so zusammenfassen:

TippHistogramm: Verteilungen sehen

Wofür?
- Form der Verteilung erkennen: schief? mehrere Gipfel? lange Schwänze? - Grobe Häufigkeiten/Cluster sichtbar machen

Wichtigste Eigenschaften - Zeigt Häufigkeiten in Klassen (Bins).
- Ergebnis hängt von bins / binwidth ab (zu grob/zu fein kann täuschen). Als Fausformel zur sinnvollen Anzahl bins kann man sich in der Praxis an die Fausformel halten: \[ `bins`=\sqrt{n}; \quad \text{n=Anzahl Messwerte} \] - Ausreisser sind nicht als Punkte markiert, sondern „stecken“ in seltenen Bins am Rand.

Wenn man in der Praxis viele Klassen besitzt, die nur eine sehr kleine Anzahl von Datenpunkten enthalten, kann es sinnvoll sein statt bins gleicher Intervalllänge besser unterschiedliche Länge zu benutzen. Dabei muss man aber vorsichtig sein, den optischen Eindruck nicht zu verfälschen.

WarnungHistogramme mit ungleich breiten Klassen: Höhe ≠ Häufigkeit!

Normalerweise sind Histogramm-Klassen (Bins) gleich breit. Dann gilt: Höhe des Balkens ∝ Häufigkeit.

Es gibt aber auch den Fall, dass es sinnvoll ist Klassenbreiten ungleich zu wählen.

Warum überhaupt ungleiche Klassenbreiten?

Auf den ersten Blick wirkt es widersprüchlich: Ungleiche Klassenbreiten machen das Histogramm komplizierter, weil die y-Achse dann eine Dichte statt einer einfachen Häufigkeit zeigt. Trotzdem sind ungleiche Klassenbreiten in der Praxis manchmal genau das Richtige.

Wann ist das sinnvoll?

• Sehr schiefe Verteilungen / lange tails:
  Wenn die Daten einen dichten Bereich (z. B. 0–200 s) und gleichzeitig wenige extreme Ausreisser (z. B. bis 2000 s) haben, dann sind gleich breite Bins oft ein schlechter Kompromiss:
  Entweder sind die Bins im dichten Bereich zu grob oder der tail dominiert die Achse.

• Mehr Auflösung dort, wo die Daten „passieren“:
  In Bereichen mit vielen Beobachtungen wählt man schmale Bins, um Struktur zu sehen.
  Im Tail wählt man breitere Bins, um seltene Werte kompakter zu gruppieren.

• Interpretation bleibt korrekt über Flächen:
  Auch wenn die y-Achse eine Dichte zeigt, bleibt die wichtigste Aussage erhalten:
  Die Fläche eines Balkens entspricht der Häufigkeit.
  Damit kann man trotz unterschiedlicher Breiten fair vergleichen.

Mathematischer Hintergrund

Würde man einfach die Bins breiter machen, hätte diese „mehr Fläche“ und wirkt optisch häufiger falsch.

Regel: Bei ungleichen Klassen muss die Fläche eines Balkens die Häufigkeit repräsentieren.

Dazu verwendet man die Häufigkeitsdichte (Density):

\[ \text{Häufigkeitsdichte im Bin } j \;=\; \frac{\text{Häufigkeit im Bin } j}{\text{Klassenbreite } w_j}. \]

Dann gilt wieder:

\[ \underbrace{\text{Fläche}}_{\text{Höhe}\cdot w_j} = \left(\frac{\text{Häufigkeit}}{w_j}\right)\cdot w_j = \text{Häufigkeit}. \]

Merksatz: Bei ungleich breiten Bins liest man Flächen, nicht Balkenhöhen.

In R/ggplot2 (Density statt Count):

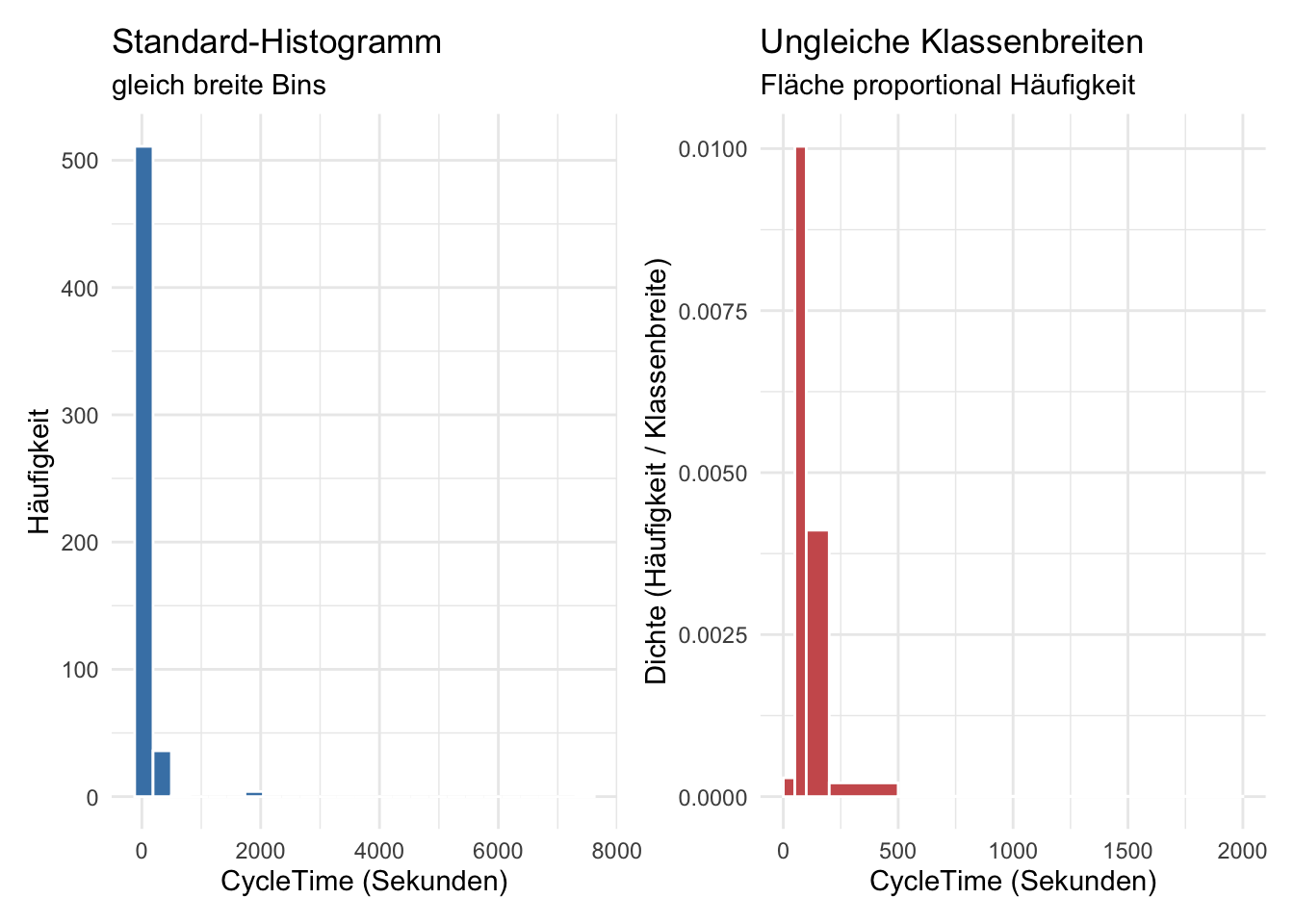

library(patchwork)
library(ggplot2)

# 1) Standard-Histogramm (gleich breite Bins)
p_equal <- ggplot(eda_data, aes(x = CycleTime)) +
  geom_histogram(bins = 25, fill = "steelblue", color = "white") +
  labs(
    title = "Standard-Histogramm ",
    subtitle = "gleich breite Bins",
    x = "CycleTime (Sekunden)",
    y = "Häufigkeit"
  ) +
  theme_minimal()

# 2) Histogramm mit ungleichen Klassenbreiten (Dichte statt Count!)
breaks_unequal <- c(0, 50, 100, 200, 500, 2000)

p_unequal <- ggplot(eda_data, aes(x = CycleTime)) +
  geom_histogram(
    aes(y = after_stat(density)),
    breaks = breaks_unequal,
    fill = "indianred",
    color = "white"
  ) +
  labs(
    title = "Ungleiche Klassenbreiten",
    subtitle = "Fläche proportional Häufigkeit",
    x = "CycleTime (Sekunden)",
    y = "Dichte (Häufigkeit / Klassenbreite)"
  ) +
  theme_minimal()

# Nebeneinander
p_equal + p_unequal

Der optische Eindruck ist zwar ähnlich, aber mit ungleichen Bins wird hervorgehoben, dass die sehr viele Messwerte in einem schmalen Intervall konzentriert sind (höchste Dichte)

Der visuelle Eindruck, wie die Datenwerte verteilt sind liefert uns schon viele wichtige Informationen. In der Praxis wollen wir aber häufig auch quantitative Kennwerte, die kompelementär die visuellen Informationen ergänzen. Sie nennen wir in der Statistik und im Data Science Metriken oder Kennzahlen. In der nächsten Box sehen wir eine Übersicht über die wichtigesten für unser EDA.

HinweisDeskriptive Kennzahlen: Zahlen zum Histogramm

Ein Histogramm zeigt die Verteilung visuell – die folgenden Kennzahlen fassen sie als Zahlen zusammen.

Lage (typischer Wert)

Arithmetisches Mittel \[ \bar{x}=\frac{1}{n}\sum_{i=1}^n x_i \] Anschaulich: „Durchschnitt“. Jede Beobachtung zählt gleich stark – dadurch reagiert \(\bar{x}\) empfindlich auf sehr grosse/kleine Werte (Ausreisser).

Median \[ \tilde{x}= \begin{cases} x_{(\frac{n+1}{2})}, & n \text{ ungerade}\\[4pt] \frac{1}{2}\left(x_{(\frac{n}{2})}+x_{(\frac{n}{2}+1)}\right), & n \text{ gerade} \end{cases} \] wobei \(x_{(1)}\le \dots \le x_{(n)}\) die sortierten Werte sind.
Anschaulich: „Die Mitte“: 50% der Werte liegen darunter, 50% darüber. Robust gegenüber Ausreissern.

Streuung (wie stark variieren die Werte?)

Varianz / Standardabweichung \[ s^2=\frac{1}{n-1}\sum_{i=1}^n (x_i-\bar{x})^2, \qquad s=\sqrt{s^2} \] Anschaulich: Typische Abweichung vom Mittelwert. Weil quadriert wird, wirken Ausreisser stark mit.

Spannweite \[ R=\max(x)-\min(x) \] Anschaulich: Gesamte Breite der Daten – sehr empfindlich gegenüber Ausreissern (ein einziger Extremwert reicht).

Schiefe (Form der Verteilung – grober Schnelltest)

Mittelwert vs. Median

• rechtsschief (langer rechtes Ende der Verteilung (tail)): \(\bar{x}>\tilde{x}\)

• linksschief (langer linker Ende der Verteilung (tail)): \(\bar{x}<\tilde{x}\)

Anschaulich: Extreme grosse Werte ziehen den Mittelwert nach rechts (oben); der Median bleibt „in der Mitte“. Man kann deshalb sagen, der Median ist robuster gegen Ausreisser als der arithm. Mittelwert.

Bestimmen wir jetzt diese Lage- und Streumasse/-kennwerte unserer Daten:

eda_data %>%
  summarise(
    Mean   = mean(CycleTime, na.rm = TRUE),
    Median = median(CycleTime, na.rm = TRUE),
    SD     = sd(CycleTime, na.rm = TRUE),
    IQR    = IQR(CycleTime, na.rm = TRUE),
    Min    = min(CycleTime, na.rm = TRUE),
    Max    = max(CycleTime, na.rm = TRUE)
  )

      Mean   Median      SD      IQR      Min      Max
1 138.2157 98.93118 350.715 36.32979 33.73986 7459.491

Was lernen wir aus diesen Metriken über die Verteilung der Messwerte?

1. Der Wert des Medians, \(\tilde{x}\), liegt viel tiefer als der arithm. Mittelwert/mean, \(\bar{x}\). Dies sagt uns, dass die Verteilung rechtsschief ist, d.h. sie besitzt mehr Datenwerte unterhalb von \(\bar{x}\), als oberhalb \(\rightarrow\) Verteilung ist nicht symmetrisch ; Der Grund ist, das wir hier einige Ausreisser haben mit hohen Messwerten, die den Wert von \(\bar{x}\) nach oben ziehen. Der Median ist hier viel robuster und weitgehend unberührt von den Ausreissern.
2. Max zeigt uns, dass es sehr grosse Ausreisser gibt, währen Min nur knapp unter \(\bar{x}\) liegt.
3. Im Histogramm mit der höheren Anzahl bins können wir nur sehr grob schätzen, wo \(\bar{x}\) und \(\tilde{x}\) liegen. Die mathematischen Definition geben uns quantitative Werte, dies auch erlauben Verteilungen nach ihren Metriken zu vergleichen.

HinweisVerständnisfrage: Arithmetischer Mittelwert und der höchste Histogrammbalken

Frage:
Angenommen, wir wählen „geeignete“ Bins. Ist der arithmetische Mittelwert \(\bar{x}\) dann identisch mit dem x-Wert des höchsten Histogrammbalkens?

Antwort anzeigen

Nein. Der arithmetische Mittelwert \(\bar{x}\) ist ein Lageparameter und berücksichtigt alle Werte:

\[ \bar{x}=\frac{1}{n}\sum_{i=1}^n x_i. \]

Der höchste Histogrammbalken entspricht dagegen dem Bereich (Bins), in dem am meisten Beobachtungen liegen. Das ist (je nach Darstellung) näher am Modus (häufigster Wertbereich) als am Mittelwert.

\(\bar{x}\) und „höchster Balken“ fallen nur in Spezialfällen ungefähr zusammen, z. B. bei einer symmetrischen, unimodalen Verteilung ohne starke Ausreisser – und selbst dann hängt die Position des höchsten Balkens stark von der Binbreite und den Bin-Grenzen ab.

Merksätze: - Mittelwert = „Balancepunkt“ der Daten - Höchster Histogrammbalken = „häufigster Wertebereich“ (Modus-Bereich)

Das Histogramm hat uns schon wertvolle Hinweise über CycleTimegeliefert, jetzt möchte wir aber die Häufung der Messwerte aus einer anderen Perspektive betrachten. Deshalb plotten wir alle Punkte vertikal übereinander.

ggplot(eda_data, aes(x = 0, y = CycleTime)) +
  geom_point(alpha = 0.4, color = "blue") +
  labs(

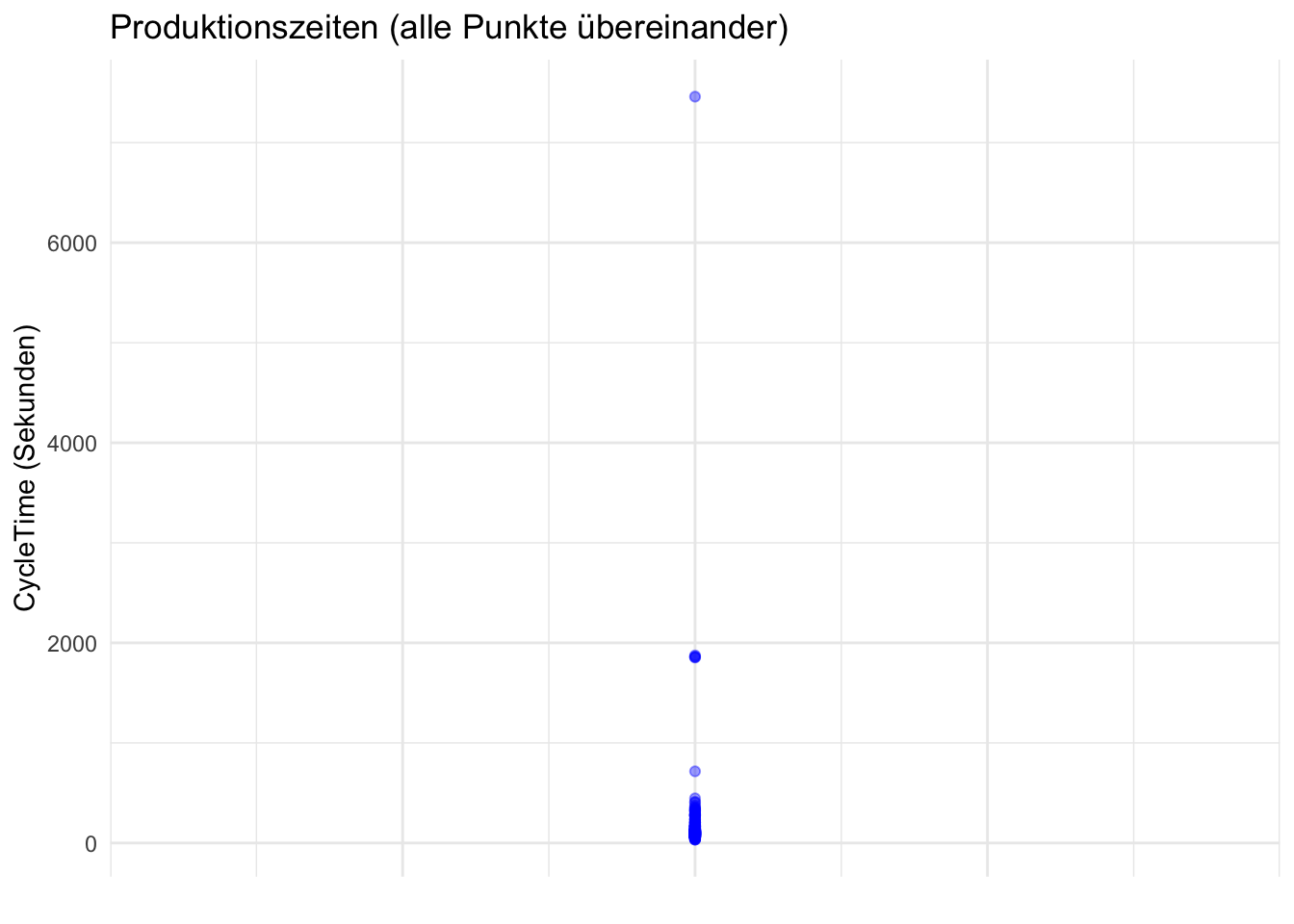

    title = "Produktionszeiten (alle Punkte übereinander)",
    x = "",
    y = "CycleTime (Sekunden)"
  ) +
  theme_minimal() +
  theme(
    axis.text.x = element_blank(),
    axis.ticks.x = element_blank()
  )

Wir sehen, dass die wenigen Ausreisser die Darstellung dominieren und wir so kaum eine Information erhalten über die grosse Mehrheit der Datenpunkte. Wir limitieren deshalb die Werte für CycleTime wieder auf 500 Sekunden. Um die Verteilung der Datenpunkte besser zu sehen, führen wir eine statistische Abweichung in den Plot ein (sog. jitter).

set.seed(42)  # für reproduzierbare Jitterwerte

# Ein Jitter-Vektor um x = 1, den wir mehrfach verwenden
j <- jitter(rep(1, nrow(eda_data_500)), amount = 0.1)

eda_data_kurz <- eda_data_500 %>%
  mutate(
    x_col      = 0,      # Punkte ohne Jitter
    x_jitter   = j,      # Punkte mit Jitter (Zentrum ~1)
    x_boxjit   = j + 1   # gleiche Punkte, nach rechts verschoben (Zentrum ~2)
  )

ggplot(eda_data_kurz, aes(y = CycleTime)) +
  # 1) LINKS: Punkte alle exakt übereinander (kein Jitter)
  geom_point(aes(x = x_col), alpha = 0.4, color="blue") +

  # 2) 2. Spalte: nur Jitter
  geom_point(aes(x = x_jitter),color="blue", alpha = 0.4) +

  # 3) 3. Spalte: Boxplot + die gleiche Punktwolke
  geom_boxplot(
    aes(x = 2),
    width = 0.4,
    fill = "grey60",
    color = "black",
    outlier.shape = 1
  ) +
  geom_point(aes(x = x_boxjit),color="blue", alpha = 0.3, size = 1) +

  # 4) 4. Spalte: nur Boxplot
  geom_boxplot(
    aes(x = 3),
    width = 0.4,
    fill = "grey60",
    color = "black",
    outlier.shape = 1
  ) +

  scale_x_continuous(
    breaks = c(0, 1, 2, 3),
    labels = c(
      "Punkte (ohne Jitter)",
      "Punkte (Jitter)",
      "Box + Punkte",
      "Boxplot"
    )
  ) +
  labs(

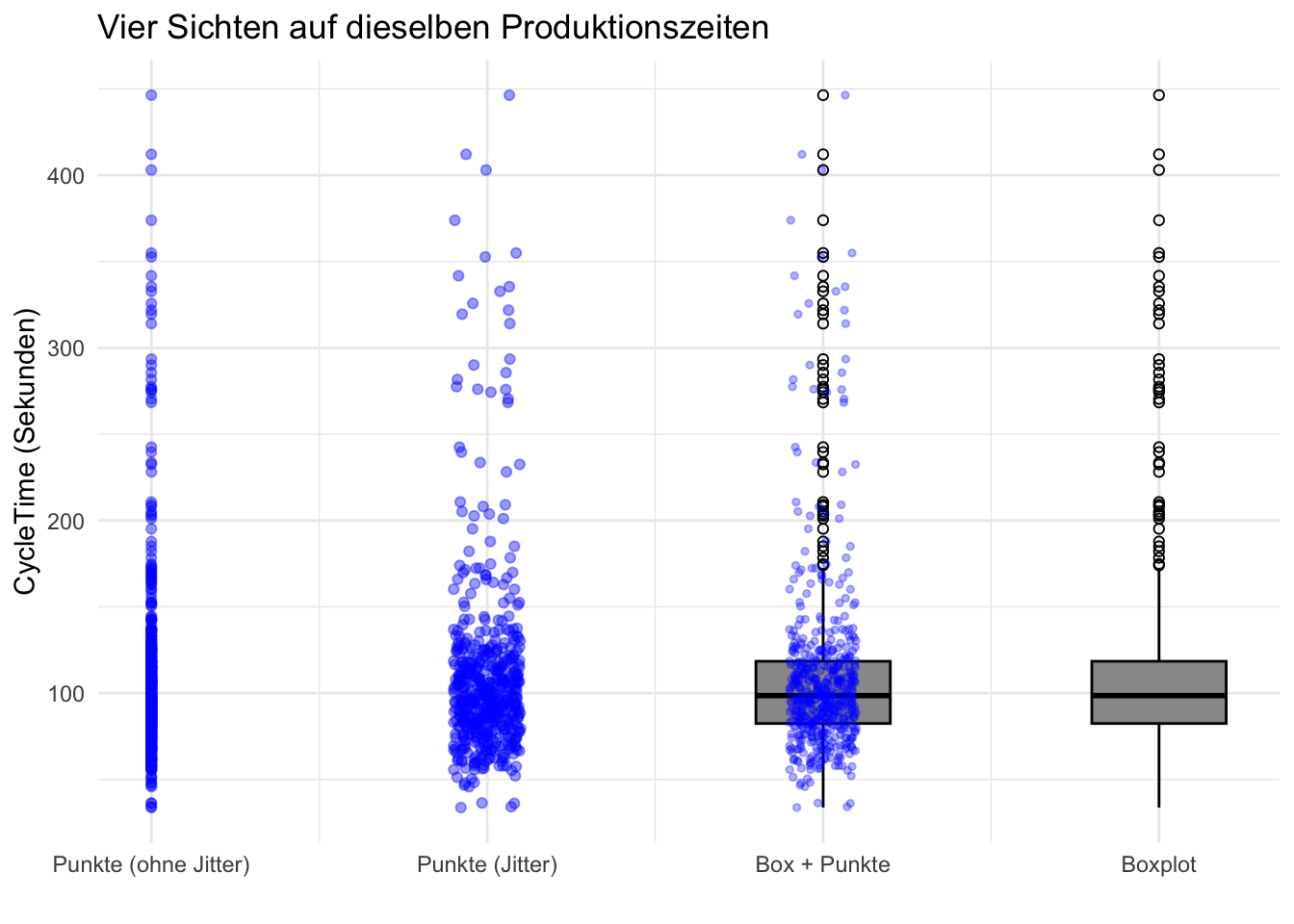

    title = "Vier Sichten auf dieselben Produktionszeiten",
    x = "",
    y = "CycleTime (Sekunden)"
  ) +
  theme_minimal()

Ohne Jitter sehen wir nur einen Strich aus Punkten.Der Jitter gibt uns einen Einblick in die Dichte, mit der die Messwerte auftreten. Mit der grauen Box führen wir jetzt eine kompakte Visualisierung wichtiger Eigenschaften der Messwerte (man sagt auch univariate Daten) ein: Den Boxplot

TippBoxplot – wofür und was zeigt er?

Wofür? Kompakter Überblick über Lage und Streuung; ideal zum Vergleich von Gruppen.

Wichtigste Eigenschaften

• Box = Q1 bis Q3 (IQR), Linie in der Box = Median = \(\tilde{x}\)

• Whisker bis zum letzten Wert innerhalb 1.5·IQR

• Werte ausserhalb sind Ausreisser und werden standardmässig als Kringel oder Punkte geplottet

Q steht für Quartile, von lat. quartus, der Vierte, hier “ein Viertel” (wie in Stadtviertel). Wenn ich 100 Messwerte der Grösse nach anordne und durchnummeriere, dann wäre die 1.Quartile der Wert des 25.Messwerts, die 2.Quartile (sog. Median) der des 50. und die 3.Quartile der 75.Messwert.

• Q1: 1.Quartile
• Q3: 3.Quartile
• IQR: Interquartile distance

Die Quartilen können wir natürlich auch als Kennwerte direkt aus den Daten mit R berechnen:

eda_data_500 %>%
  summarise(
    Q1     = quantile(CycleTime, 0.25, na.rm = TRUE),
    Median = median(CycleTime, na.rm = TRUE),
    Q3     = quantile(CycleTime, 0.75, na.rm = TRUE),
    IQR    = IQR(CycleTime, na.rm = TRUE),
    Mean   = mean(CycleTime, na.rm=TRUE)
  )

        Q1   Median       Q3     IQR     Mean
1 82.41654 98.58036 118.4773 36.0608 111.1703

WarnungWarnung

Vorsicht, wir haben den ursprünglichen Datensatz gefilter! Deshalb sind die Quartilenwerte und das IQR jetzt verschieden vom vollständigen Datensatz!

Die vertikalen Striche, Whisker haben die Länge von 1.5*Boxlänge(=IQR) und dient dazu pragmatisch die Ausreisser zu definieren, die jenseits dieser Striche liegen und als Kringel eingezeichnet werden.Wir sehen, dass schon bei Werten über ca.170 die Ausreisser nach dieser Definition beginnen. Wir erinnern uns an die Aussage der Leiterin der Qualitätssicherung, dass Werte unter 200 Sekunden in Ordnung sind und dass die grosse Mehrheit diese Bedingung erfüllen. Dies sehen wir mit einem Blick auf den Boxplot. Wir müssen uns also auf die Ausreisser konzentrieren. Was aber ist charakteristisch für diese Ausreisser? Treten Sie nur bei hoher Last oder nur in einer bestimmten Produktionschicht auf?

Wir entscheiden uns für die Abhängigkeit der Produktionszeit von der Last.

Tritt für hohe Produktionszeit auch ein hoher Wert der Last auf?

Visualisierungen III - Streudiagramme - side-by-side Boxplots

Um die Abhängigkeit der beiden Variablen sichtbar zu machen, plotten wir sie in ein sog. Streudiagramm (scatter plot)

ggplot(eda_data, aes(x = Load, y = CycleTime)) +
  geom_point(alpha = 0.6) +
  labs(
    title = "Produktionszeit in Abhängigkeit von der Maschinenlast",
    x = "Load (%)",
    y = "CycleTime (Sekunden)"
  )

Die Last (Load) nimmt qualitativ ab ca. 25% langsam zu und zeigt einen “Knick”, d.h. steileren Anstieg ab ca. 75%. Das wollen wir aber etwas genauer ansehen und plotten nochmals, aber nur bis zu Werten von 500 um den Einfluss der Aureisser zu begrenzen:

ggplot(eda_data_500,
       aes(x = Load, y = CycleTime)) +
  geom_point(alpha = 0.6) +
  labs(
    title = "Produktionszeit in Abhängigkeit von der Maschinenlast (≤ 500 s)",
    x = "Load (%)",
    y = "CycleTime (Sekunden)"
  )

Hier sehen wir jetzt den “Knick” ausgeprägter und stellen fest, dass ab ca. 80% Last der erlaubte Grenzwert von 200% überschritten wird. Nun wissen wir, dass der Lastanstieg zu höheren Produktionszeiten führt, aber nicht, ob auch andere Variablen Einfluss auf die Last haben. Besteht vielleicht ein Zusammenhang mit der (Betriebs)Temperatur der Maschine?

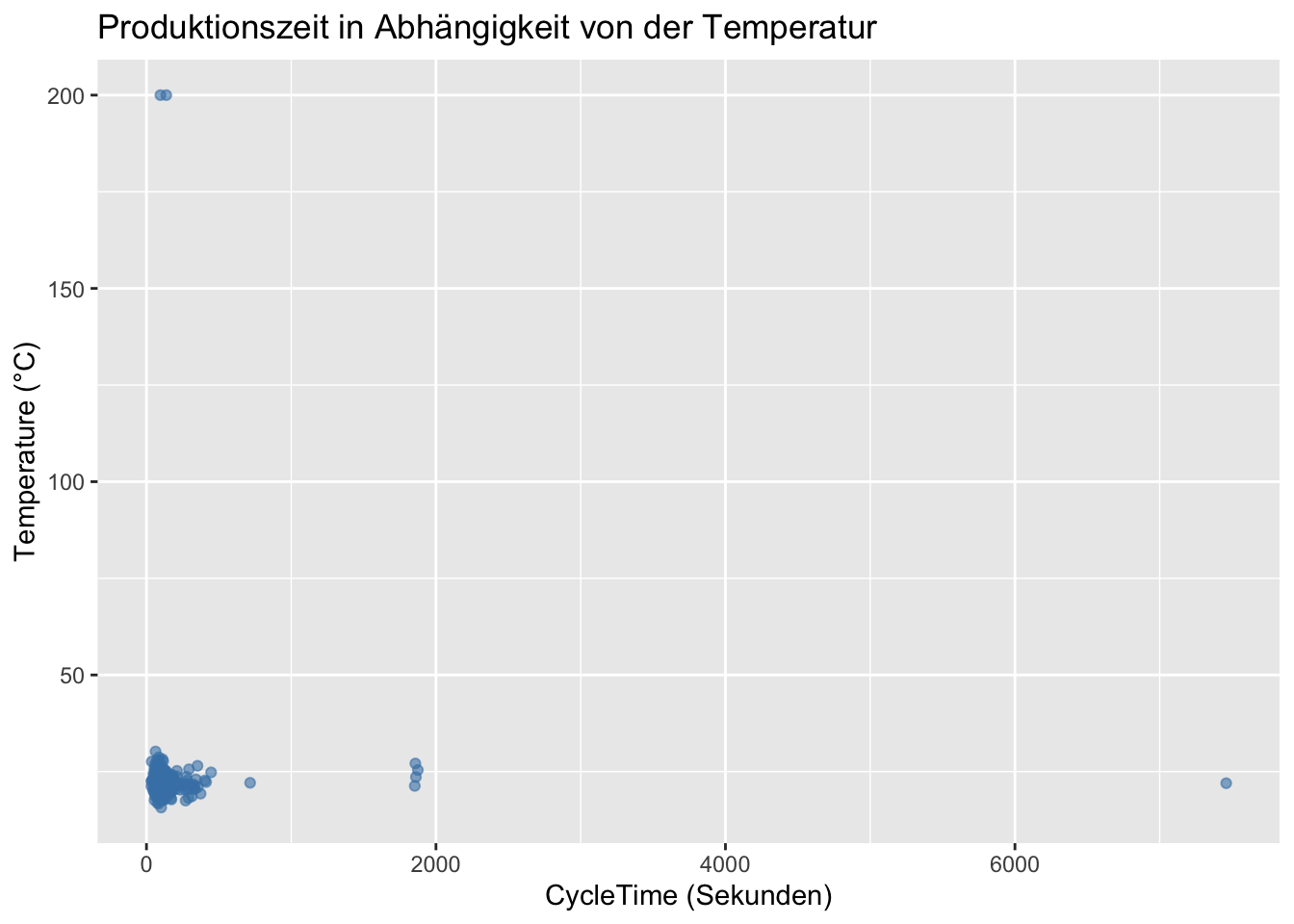

Sehen wir einen Zusammenhang zwischen CycleTime und temperature?

ggplot(eda_data, aes(x = CycleTime, y = Temperature)) +
  geom_point(alpha = 0.6, color = "steelblue") +
  labs(
    title = "Produktionszeit in Abhängigkeit von der Temperatur",
    y = "Temperature (°C)",
    x = "CycleTime (Sekunden)"
  )

Hier sehen wir Cluster von Datenpunkten, die aber kaum eine nennenswerte Erhöhung der Temperatur in Abhängigkeit von der Produktionszeit zeigen. Nur zwei Ausreisser bei 200°C sind sichtbar, dies müsste man genau ansehen, sind in der Anzahl aber so gering, dass wir für den Moment darauf verziechten.

Was lernen wir daraus? Wir sehen, dass die Temperatur kaum eine Abhängigkeit von der Last zeigt, von den beiden Ausreissern abgesehen. Man hätte eher erwartet, dass bei hoher Last eine erhöhte Arbeitstemperatur zeigt, was hier verneint werden kann. Kommen wir nochmals zum nichtlinearen Zusammenhang zwischen CycleTime und Load zurück. Zwei mögliche Abhängigkeiten haben wir noch nicht betrachtet.

• Hängen die Produktionszeiten von der Schicht ab? (anderes Personal, weniger Überwachung der Prozesse etc.)
• Verhalten sich die Maschinentypen unterschiedlich

Beginnen wir mit der Schicht. Hierfür schauen wir uns die Boxplots aufgeteilt nach Schicht an mit logarithmierten Zeiten um die Dominanz der Ausreisser zu minimieren:

ggplot(eda_data, aes(x = Shift, y = log(CycleTime))) +
  geom_boxplot(fill = "skyblue") +
  labs(title = "Produktionszeiten nach Schicht")

Das Logarithmieren ist generell eine Methode um entweder Nichtlinearitäten oder extreme Ausreisser in ihrer Wirkung einzuschränken. Wir sehen in allen drei Schichten Ausreisser, am wenigsten extrem in der Nacht. Sonst gibt es wenige Auffälligkeiten. Bleibt noch der Maschinentyp.

ggplot(eda_data_500, aes(x = MachineType, y = CycleTime)) +
  geom_boxplot(fill = "lightblue") +
  labs(
    title = "Produktionszeiten nach Maschinentyp",
    x = "Maschinentyp",
    y = "CycleTime (Sekunden)"
  )

Hier wurden wieder alle Werte von CycleTime>500 vernachlässigt um die Boxen besser zu sehen. Maschinentyp B liegt bei tieferen Produktionszeiten, beide zeigen jedoch viele Werte über 200. Auch hier kein Rückschluss auf den Anstieg. Aber, wir wollen sehen, ob der “Knick” zu verschiedenen Lasten auftrit, je nach Maschinentyp. Dies ist ein side-by-side Boxplot, d.h. mehrere nebeneinander, z.B. für die verschiedenen Kategorien eine kategorialen Variable, wie hier des Maschinentyps.

p3<-ggplot(eda_data, aes(x = Load, y = CycleTime, color = MachineType)) +
  geom_point(alpha = 0.6) +
  labs(
    title = "CycleTime ~ Load (nach Maschinentyp)",
    x = "Load (%)",
    y = "CycleTime (Sekunden)",
    color = "Maschinentyp"
  ) +
  theme_minimal()

p4<-ggplot(eda_data_500, aes(x = Load, y = CycleTime, color = MachineType)) +
  geom_point(alpha = 0.6) +
  labs(
    title = "CycleTime ~ Load (nach Maschinentyp)",
    x = "Load (%)",
    y = "CycleTime (Sekunden)",
    color = "Maschinentyp"
  ) +
  theme_minimal()
plot(p3 + p4)

Beide Maschinentypen folgen -bis auf wenige Ausreisser- der gleichen Abhängigkeit und der Knick erfolgt leicht oberhalb von 75%.

Kommen wir zur Diskussion und Interpretation, was wir aus der EDA bisher gelernt haben.

Diskussion und Interpretation

Diskussion

Aus dem Histogramm und den Boxplots haben wir gelernt, dass die Produktionszeiten ab ca. 80% Last auftreten und dass diese Phänomen weder eine Abhängikeit von der Schicht oder dem Maschinentyp abhängt. Ab ca. 75% Last steigen die Produktionszeiten deutschlich schneller an als zwischen 0%-75%. Wir wissen jetzt, dass wir uns auf diesen stärkeren Anstieg konzentrieren müssen um zu verstehen, wo die Ursache des Problems liegt.

Interpretation (Last = Auslastung → Warteschlange → CycleTime)

Um ein tieferes Verständnis des Problems zu erlangen müssen wir die Variablen CycleTime und Load besser im Kontext verstehen. Dazu haben wir im Bereich der Fertigungstechnik recherchiert und aus der Literatur folgende Einsichten gewonnen.

In unserem Produktionsprozess ist CycleTime nicht nur die reine Bearbeitungszeit eines Werkstücks. Sie setzt sich zusammen aus

\[ \text{CycleTime} \;=\; \text{Bearbeitungszeit} \;+\; \text{Wartezeit}. \]

Genau deshalb ist die Variable Load hier entscheidend: Wir interpretieren Load als Auslastung der Maschine bzw. des Systems (wie „voll“ das System gerade ist).

Warum führt hohe Last zu stark steigenden CycleTimes?

Das ist ein klassischer Effekt aus der Warteschlangentheorie:

• Bei niedriger Auslastung werden Werkstücke praktisch sofort bearbeitet.
  \(\Rightarrow\) Wartezeiten sind klein, CycleTime ist nahe an der Bearbeitungszeit.

• Je näher die Auslastung an 100% kommt, desto häufiger müssen neue Werkstücke warten, weil die Maschine gerade beschäftigt ist.
  \(\Rightarrow\) Die Wartezeit wächst überproportional.

Die zentrale Einsicht lautet:

Wartezeiten steigen stark an, wenn die Auslastung hoch wird.

Anschaulich: Wenn eine Maschine „fast immer“ beschäftigt ist, reichen schon kleine Zufallsschwankungen (z. B. leicht längere Bearbeitungen einzelner Werkstücke), damit sich eine Schlange aufbaut – und diese Schlange baut sich nur langsam wieder ab.

Verbindung zu unserem Plot (der „Knick“)

Der sichtbare Knick ab ca. 75–80% Last passt genau zu dieser Logik:

• Unterhalb dieser Schwelle ist die Wartezeit meist gering → CycleTime wächst nur moderat.
• Oberhalb dieser Schwelle dominiert zunehmend die Wartezeit → CycleTime steigt deutlich schneller an, Warteschlangen entstehen.

Damit haben wir eine plausible Interpretation für das Muster aus der EDA: Die ungewöhnlich langen CycleTime-Werte sind sehr wahrscheinlich keine extrem langen Bearbeitungszeiten einzelner Werkstücke, sondern entstehen durch Wartezeiten im (fast) ausgelasteten System.

Empfehlung

Um das Auftreten der Warteschlangen zu verifizieren, sollten wir in der Produktion nach solchen Warteschlangen suchen. Z.B. Mitarbeiter befragen, ob sie Warteschlangen beobachten. Die Verlängerung der Produktionszeiten sind so hoch, dass Warteschlangen leicht identifiziert werden sollten. Wenn Warteschlangen das Problem sind, dann müssen die vorgelagerten Prozesschritte analysiert werden, ob diese zu viele Vorprodukte liefern oder es ist notwendig mehr Maschinen zu installieren um die einzelne Maschine unter 75% Last betreiben zu können.

Zusammenfassung

WichtigTakeaways: Was Sie aus diesem EDA-Start mitnehmen sollten

• EDA-first: Wir starten mit echten Daten und visualisieren zuerst. Theorie holen wir on-demand, wenn sie zur Interpretation nötig ist.

• Datenqualität ist Teil der Analyse: Datentypen korrekt setzen (kategorial vs. numerisch), Tippfehler bereinigen und fehlende Werte bewusst behandeln – sonst können Visualisierungen und Kennzahlen in die Irre führen.

• Histogramm + Kennzahlen ergänzen sich:
  Histogramme zeigen die Form der Verteilung, Kennzahlen machen sie quantitativ.
  In unseren Daten ist Median < Mittelwert ⇒ die Verteilung ist rechtsschief (Ausreisser ziehen den Mittelwert nach oben).

• Boxplot als kompakter Verteilungs-Check:
  Quartile und IQR beschreiben die mittleren 50% der Daten und markieren Ausreisser pragmatisch über die 1.5·IQR-Regel. Damit sieht man schnell: „Was ist typisch?“ und „Was ist ungewöhnlich?“ .

• Zentrale Erkenntnis im Beispiel:
  Im Streudiagramm zeigt sich ein nichtlinearer Knick: Ab ca. 75–80% Last steigt CycleTime deutlich stärker an.

• Interpretation im Kontext (Warteschlange):
  CycleTime ist im Prozess nicht nur Bearbeitungszeit, sondern \[ \text{CycleTime}=\text{Bearbeitungszeit}+\text{Wartezeit}. \] Load interpretieren wir als Auslastung. Ein Effekt aus der Warteschlangentheorie erklärt den Knick:
  Wartezeiten steigen stark an, wenn die Auslastung hoch wird.
  Die langen CycleTime-Werte sind damit plausibel als Wartezeiten im (fast) ausgelasteten System interpretierbar (nicht als „extrem lange Bearbeitung“ einzelner Werkstücke).

• Empfehlung / nächster Schritt (vom Datenbild zur Realität):
  Um die Warteschlangen-Hypothese zu verifizieren, sollten wir in der Produktion gezielt nach Warteschlangen suchen (z. B. Beobachtung vor Ort, Befragung der Mitarbeitenden).
  Falls Warteschlangen tatsächlich die Ursache sind, sind zwei naheliegende Stellhebel:

  1. vorgelagerte Prozessschritte so steuern, dass nicht dauerhaft „zu viel“ in die Maschine nachläuft,

  2. Kapazität erhöhen, damit die Maschine typischerweise unter ~75% Last betrieben werden kann.

Abschliessende Bemerkung

Wir haben in diesem Tutorial natürlich nicht alle Aspekte der EDA und der deskriptiven Statistik behandelt, aber viele der wichtigen Metriken und Visualisierungen kennengelernt. Wir werden dies in der Nachbreitung vertiefen.

Pragmatischen Vorgehen in der Praxis

Wir schliessen dieses Tutorial mit einer pragmatischen Checkliste, wie man sinnvoll in der Praxis an eine EDA herangeht. Sie ist in Anlehnung an das Buch zur EDA von Roger D. Peng formuliert.

TippEDA-Checkliste nach Roger D. Peng

In der Praxis ist häufig sinnvoll in den nachfolgenden Schritten bei der EDA vorzugehen:

1. (Erste) Frage formulieren Was genau willst du wissen (möglichst konkret)?

2. Daten einlesen Daten in R laden (und dabei bereits erste Probleme notieren).

3. „Packaging“ prüfen (Schnell-Check) Stimmen Dimensionen, Variablennamen, Einheiten, Zeitraum, Wertebereiche grob?

4. str() ausführen Sind Datentypen plausibel (numeric vs. factor vs. date/time)?

5. Top & Bottom ansehen (head(), tail()) Siehst du offensichtliche Formatfehler, Ausreisser, kaputte Codes, falsche Zeitstempel?

6. Deine „n“s prüfen

• Wie viele Zeilen insgesamt?
• Wie viele pro Gruppe?
• Wie viele NA?
• Doppelte Zeilen?

7. Mit externer Quelle validieren Mindestens ein Plausibilitätscheck gegen „Wissen von aussen“ (Domänenwissen, Dokumentation, Referenzwerte).

8. Erst die einfache Lösung versuchen Eine grobe, erste Antwort liefern (deskriptiv, ohne Overengineering).

9. Die eigene Lösung challengen Robustheit testen: andere Filter/Bins/Skalen?

• Ausreisser?
• Subgruppen?
• Sensitivität?

10. Follow-up Fragen ableiten Was ist als Nächstes zu klären? Brauchst du andere Daten? War die Frage richtig gestellt?

Quelle: Peng, Exploratory Data Analysis with R – “Exploratory Data Analysis Checklist”. (bookdown.org)
